Automatické potrubí 3

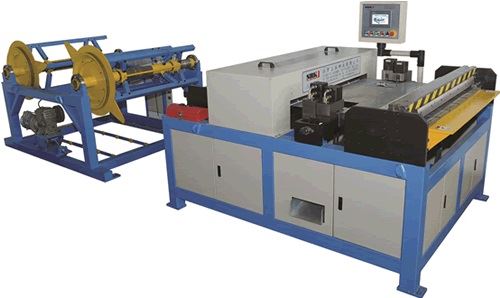

Automatická linka SBAL-III

Funkce

Auto Duct Line III se skládá z odvíječe, drážkovací jednotky vyrovnávacího stroje, drážkovací jednotky "V" a "čtverce", řezací jednotky a ohýbací jednotky. Standardní "V" a "čtvercové" drážkovací zařízení se používají pro TDF přírubové kanály a "čtvercové" drážkovací zařízení může být také použito pro výrobu TDC přírub. Ohýbací jednotka může být vyrobena do pravého úhlu, aby odpovídala Pittsburghu, nebo může být plech ohnut do tvaru "čtverec" nebo "L". Výrazně zlepšit míru využití desky, snížit pracnost a snížit pracnost. Elektrická řídicí část výrobní linky využívá plné servořízení; řídicí systém má systém zpětné vazby s uzavřenou smyčkou a přesnost a stabilita jsou samozřejmě zlepšeny. Maximální provozní rychlost je 18 m/min. Tolerance délky je ±0.5mm; tolerance úhlopříčky je ±0.8mm. Systém může pokrýt výrobní kapacitu 1500 m² vzduchovodu za směnu (8 hodin). Auto Duct Line III může řídit zaslepování potrubí. Zároveň je velmi vhodný pro diverzifikovanou výrobu jako je TDF/úhlová ocel/násuvné tvarování přírub. Úhlové ocelové příruby a zásuvné příruby lze automaticky ohýbat do čtvercových trubek.

1. Závěsné rameno z hliníkové slitiny usnadňuje ovládání stroje.

2. Vestavěná ovládací skříň redukuje kabeláž jako celou konstrukci a usnadňuje její přesun.

3. Importovaná konfigurace je velmi stabilní a pohodlně se používá. CNC Air Duct Line je linka na výrobu potrubí s nejvyšší automatizací a nejvyšší účinností u strojů s obdélníkovým potrubím. Kromě toho můžeme také přizpůsobit stroje na základě vašich speciálních požadavků.

Základní konfigurace

Jeden elektrický odvíječ (2 cívky).

Jedna sada nivelačních a perličkových zařízení.

Hydraulický úhlový nůž se čtyřmi sadami matrice.

Hydraulický stroj na stříhání plechu, hydraulická ohýbačka

Jedna sada CNC počítačového řídicího systému a výrobního softwaru.

Jeden motor

Technická data
